问: 我在用Jewelcad，3DESIGN 操作与 Jewelcad 有什么区别？塑型优势在哪？

答: 3DESIGN 跟 Jewelcad 的建模概念是一样，使用 [导轨] 和 [切面] 线建模。 完成后，在 Jewelcad 移动 [控制点] 调整形状，在 3DESIGN 只需要调整 [导轨] 和 [切面] 线改变形状。

另外，也可以使用 3Shaper 塑型微调，跟 Jewelcad 操作一样 移动 [控制点] 调整形状，同时， 给你选择移动模型上的 [点]、[线]、[面]，操作更富弹性。

移动 [面]

移动 [点]

移动 [线]

塑型优势在于容许后期部分位置加面减面，方便局部性修改，不需要预先预设好点的分布位置，更富彈性。

更多功能如 [移除面]、[修补面]、[拉申面]、[缩放面]、[圓倒角]、[斜面倒角]、[厚度] 等功能，设计更轻松。

问: 3DESIGN 软件模型导出，比如 FBX obj 是三角面还是四边？输出的STL文件会很大吗？

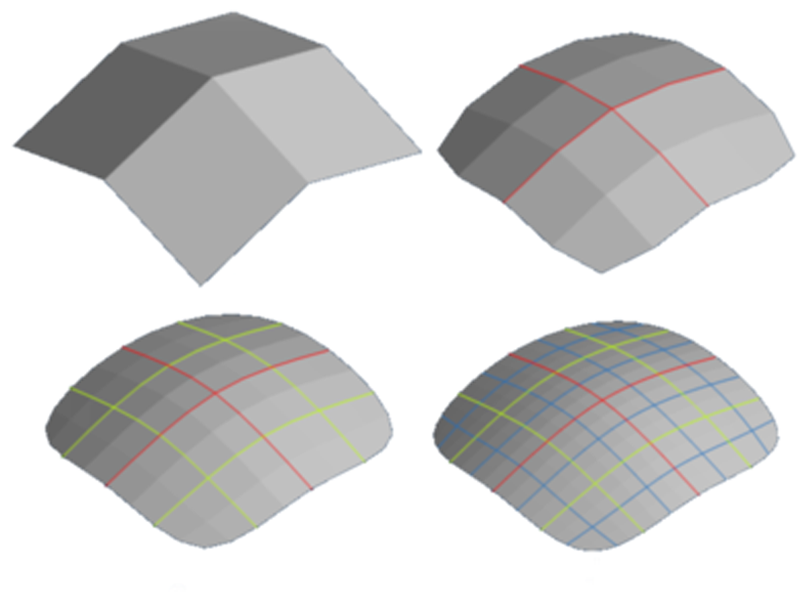

答: 朔形绘图软件使用细分曲面(Subdivision surfaces)技术，在 3D 计算机图形学领域，由较粗的多边形网格的规范表示并通过递归算法方法产生的曲面。

此过程生成比原始网格更密集的网格，包含更多多边形面（通常为 4 倍）。生成的网格可以一次又一次地通过相同的细化方案，以产生越来越多的细化网格。 每次迭代通常称为细分级别，从零开始（在任何细化发生之前），3DESIGN 的 OBJ 导出模型为四边面。

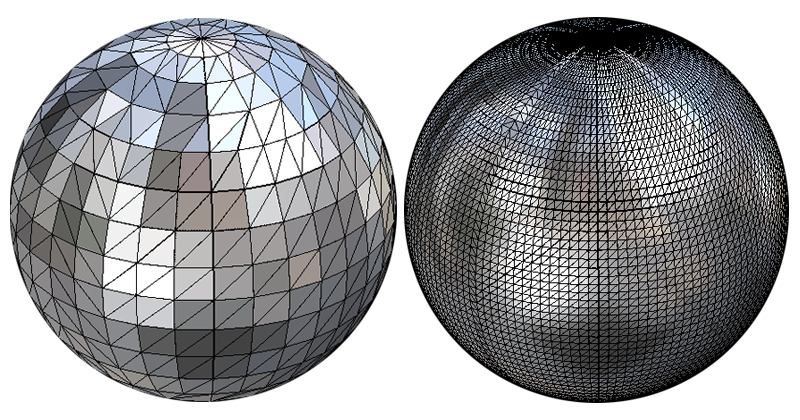

另外，3DESIGN 使用二进码为STL档案编码，对比使用 ASCII 码更为压缩，所以档案文件相对小， 当然，档案大小是跟模型的复杂度和表面光滑度有直接关联。当提高精度的时候，表面Mesh的数量增加如下右图， 对比低精度如下左图的Mesh数量增加很多，所以档案大小会相对增加。3DESIGN 容许用户按需要调整模型精度参数。

问: Jewelcad 软件的快捷键可以直接导入至3DESIGN软件中使用吗？

答: Jewelcad 的快捷键不能直接导入3DESIGN，但只需要在3DESIGN里面设定一次便可。

问: Jewelcad软件画的模型，可以不需要修复直接在3DESIGN打开使用吗？

答: 解答这问题要先了解开发软件的核心技术，Jewelcad 是使用曲面建模是通过定义其几何中存在的每个面的过程 来构建 3D 模型的过程。而3DESIGN 是使用实体建模，是通过一系列加法和减法操作构建 3D 模型的过程， 同时始终保持可计算的体积。

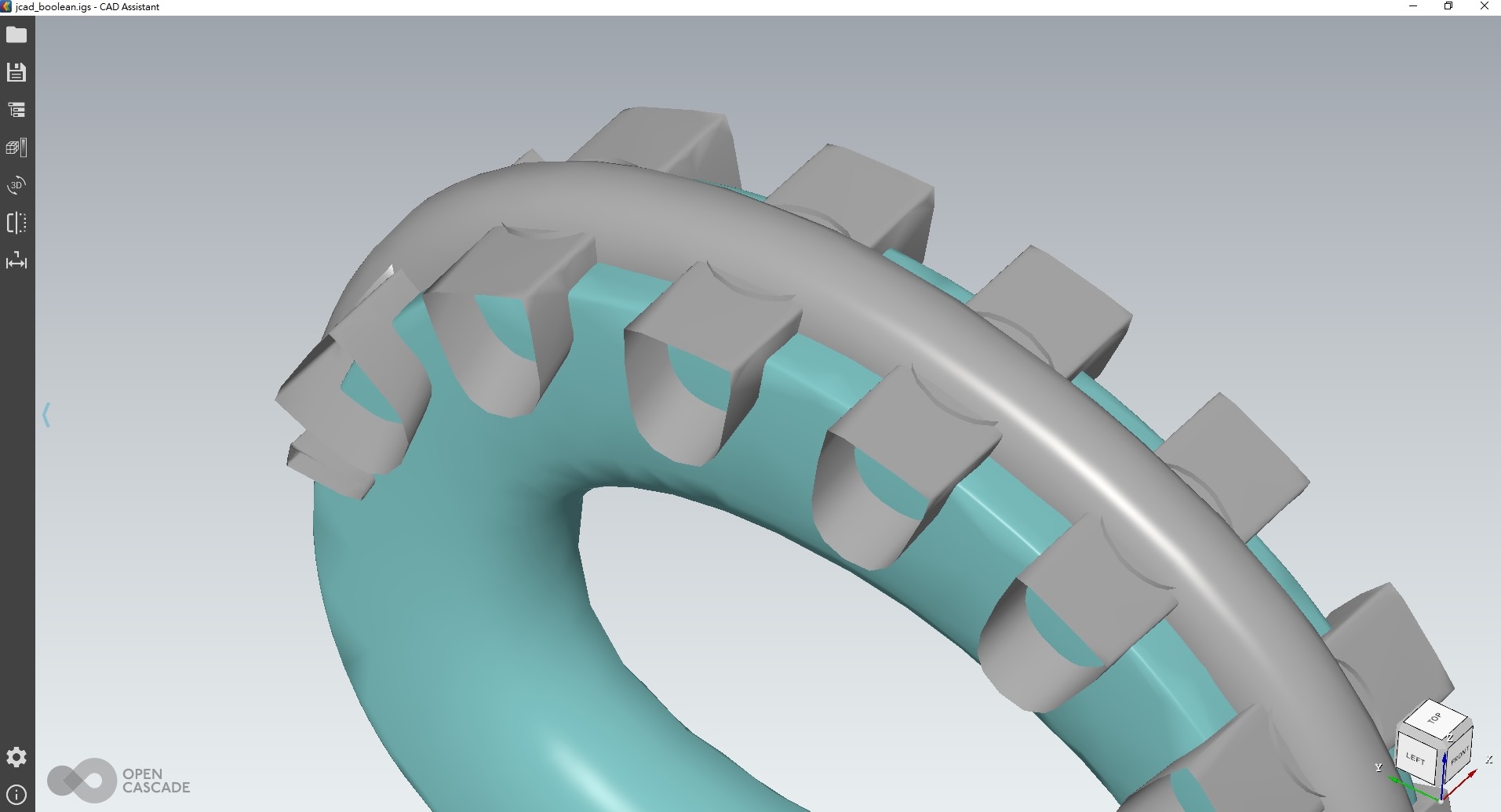

关键在于〝布林运算 (Boolean operation)〞，Jewelcad 是使用超过25年前的模形萛法，创建的是空心的曲面 模型，处理不了布林运算，所以它用 Visual boolean (视觉布林或假布林) 方法解决布林运算问题 (如图 1A) ，实际上，它完全没有进行布林运算操作。结果是，Jewelcad 导出其他格式如 IGS 和 STL， 只是还原把所有空心曲面模形导出，所以兼容性差。在其他软件打开 Jewelcad 生成的IGS 档案的结果都是一样 (如图 1B)，都需要修复空心模形后再进行布林运萛，所以问题的核心是在Jewelcad 的建模算法， Jewelcad转到任何其他软件都需要花費额外时间做修补和布林运萛。

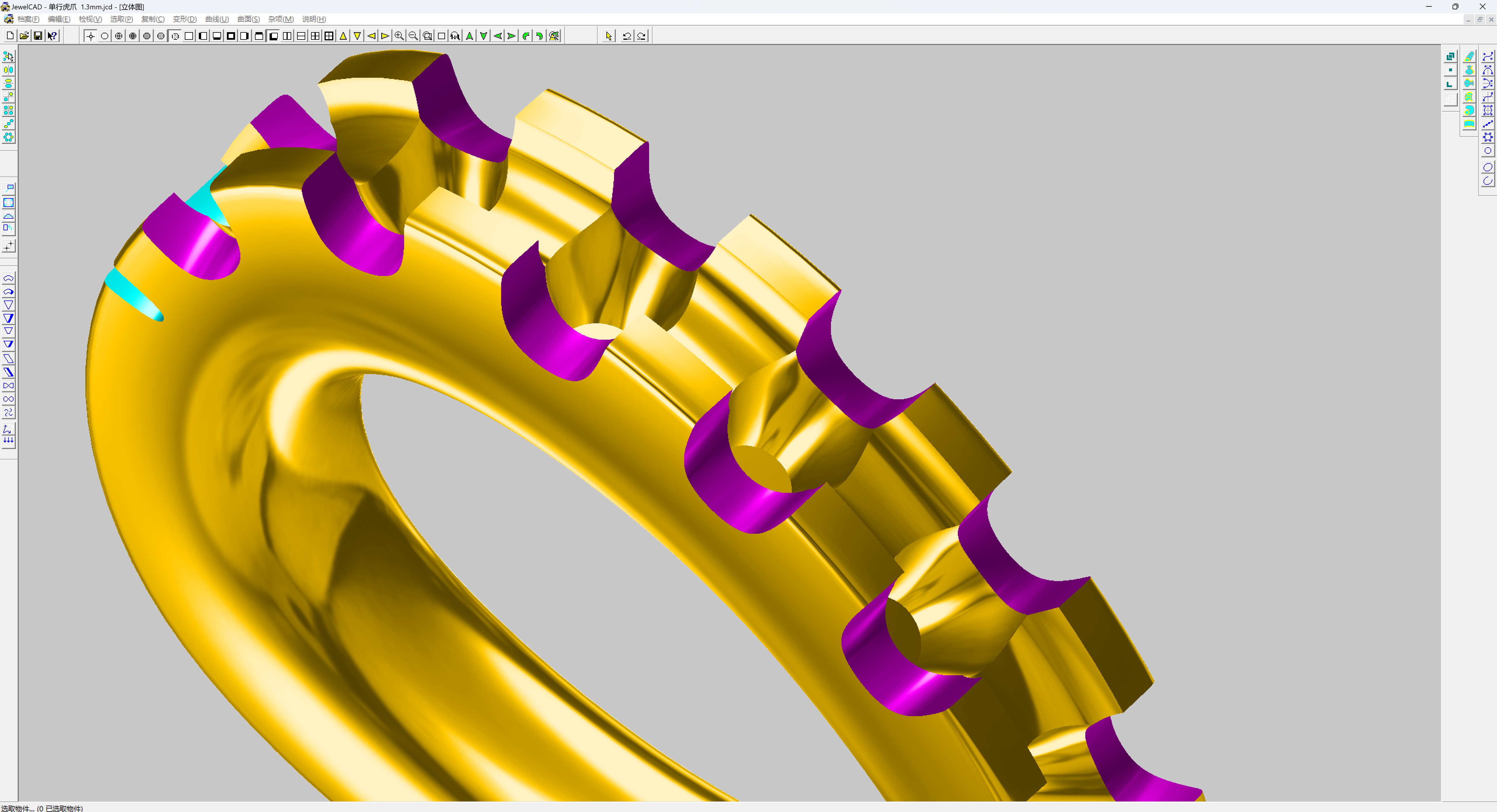

图 1A

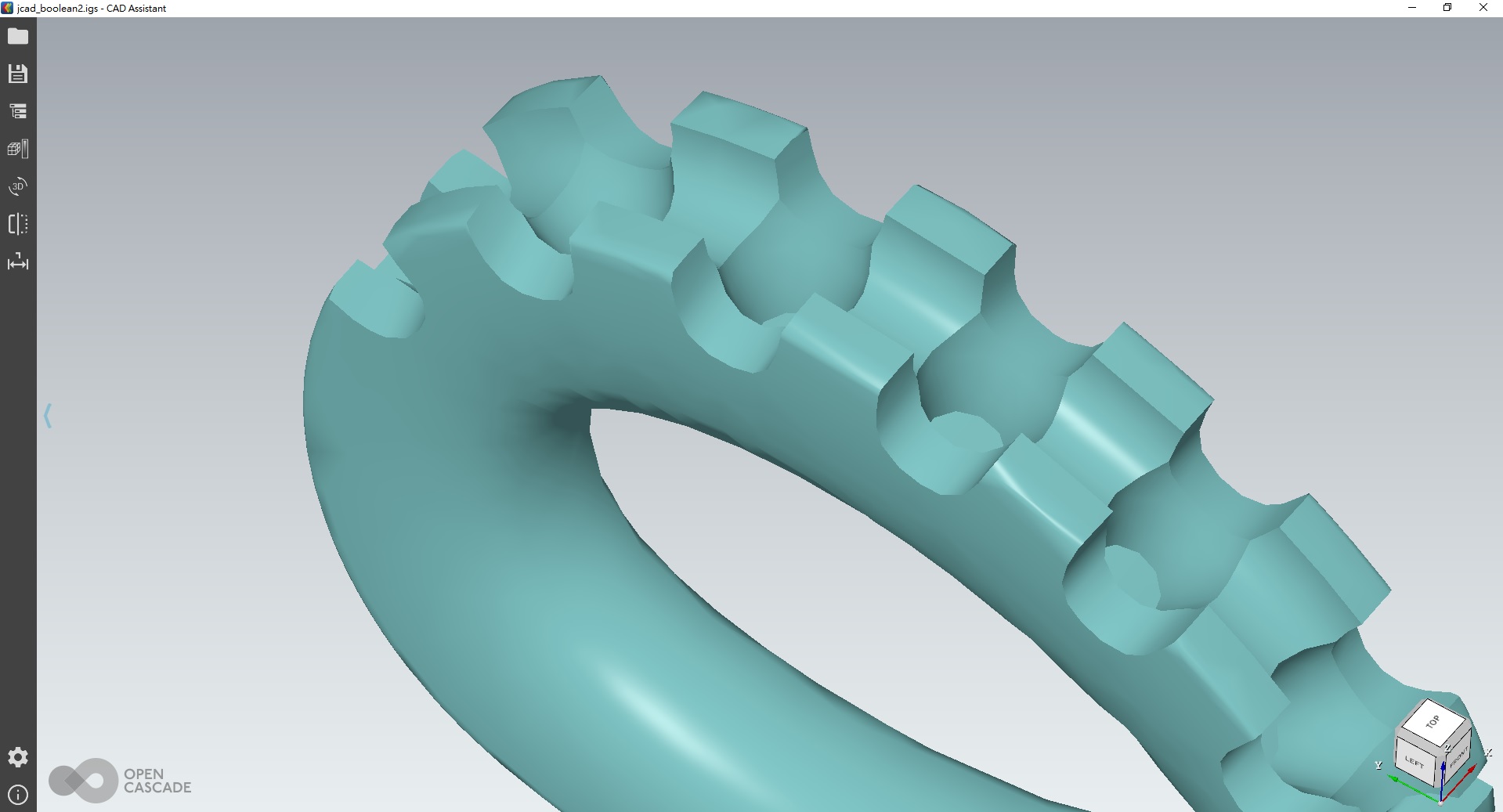

图 1B

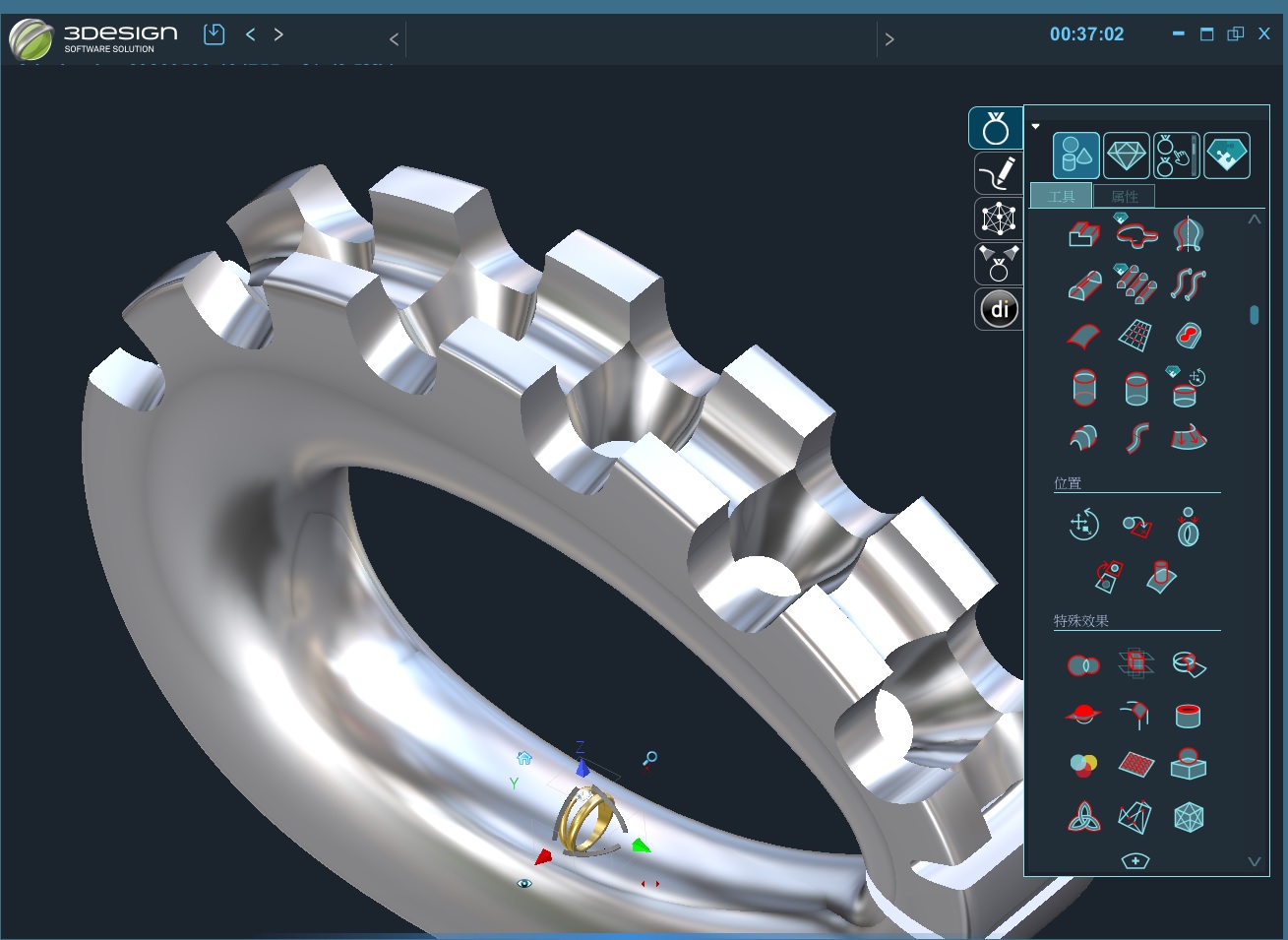

3DESIGN 是实体模型，通过真实的布林运算 (如图 2A)，让3DESIGN 与其他软件和珠宝生产设备有更好兼容性 (如图 2B)。 通过输出不同档案格式如 STL、IGES、STEP、3dm、... 等等，与其他不同的应用软件如渲染、CNC加工等软件有良好的直接对接。

图 2A

图 2B
